Digital week 6 (08/09/2015)

1.) สิ่งที่ได้จากการเรียนรู้

- หลักการทำงานของ Filp-Flop ต่างๆ

Flip-Flop คืออะไร ?

   Filp-Flop คือ วงจรทางอิเล็กทรอนิกส์ ซึ่งมี output อยู่ 2 สถานะ คือ  และ  นั้นคือจะมีค่าทางลอจิกตรงกันข้ามเช่นถ้า  = 1 ,  = 0 และยังเป็น gate ที่มีหน่วยความจำหนึ่งบิตใช้เก็บค่า 0 หรือ 1 (ที่เป็นเลขฐาน2) คุณลักษณะอีกอย่างหนึ่งของฟลิปฟล็อปที่แตกต่างกับ gate คือ สามารถรักษาหรือเปลี่ยนแปลงสถานะของเอาต์พุตได้โดยใช้สัญญาณอินพุต

- Clock Pulse คืออะไร?

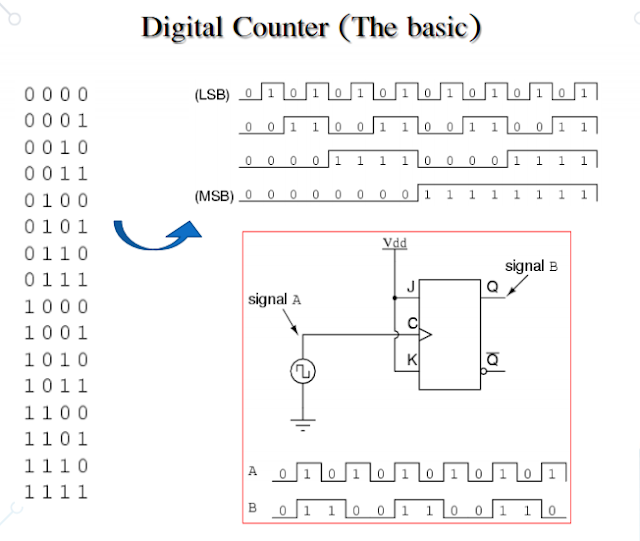

Clock Pulse

     เป็นวิธีการที่ทำให้ฟลิปฟล็อปแต่ละตัวสามารถเปลี่ยนสภาวะไปพร้อมๆ กันได้โดยต้องมีการให้สัญญาณการเปลี่ยนสถาวะ ซึ่งสัญญาณนี้เรียกว่า Clock pulse(CK)ส่วนนี้เองที่ทำให้ไม่ต้องใช้

ฟลิปฟล็อปต่อร่วมกันหลายๆอัน หรือหากต้องการแยกการ Clock ของ Flip-Flop ก็สามารถทำได้เช่นกัน

- Ship Register คืออะไร?

Ship Register คือ รูปแบบหนึ่งของวงจร Sequential Logic เพื่อใช้ในการจัดเก็บหรือส่งข้อมูลในรูปแบบเลขฐานสอง โดยการนำ D Type Filp-Flop มาต่อเรียงกัน

2.) ปัญหาที่พบ

-ยังสับสนสำหรับการต่อแบบ Parallel , Serail ว่าควรจะต่อกับ Debounce Switch ขอบขาใด ขาใดของICที่ต้องต่อกับDebounce Switchบ้าง
